一文看懂給排水工程管道安裝如何做？

作者:海灣消防設備文章來源：http://m.yuleba.com.cn/ [大中小]

1）支架選型

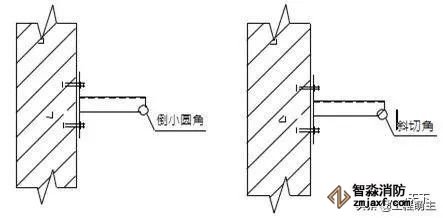

單根角鋼支架，倒小圓角或切小斜角

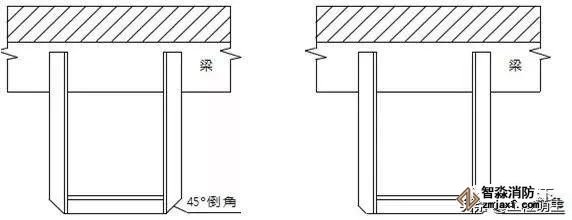

角鋼門字型吊架，下方切大斜角或小斜角

說明：

（1）整個工地風格需統一

（2）落地門型支架需煨彎，門字型吊架可煨彎或焊接連接

2）垂直管道安裝

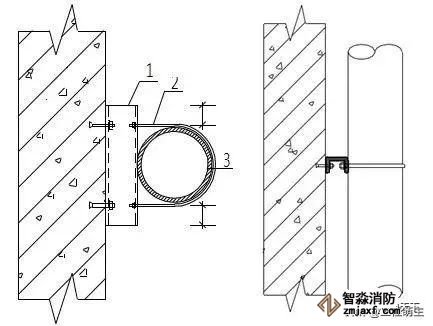

單管安裝

1.槽鋼 2.管碼 3.管道

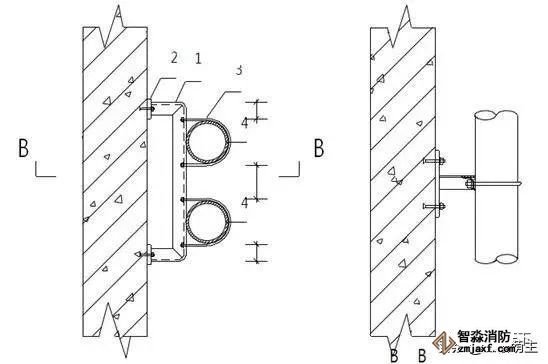

多管安裝

1.角鋼 2.連接板 3.管碼 4.管道

說明：支架的槽鋼或角鋼規格根據荷載計算確定，支架形式也會根據承重有所變化

3）水平管道安裝

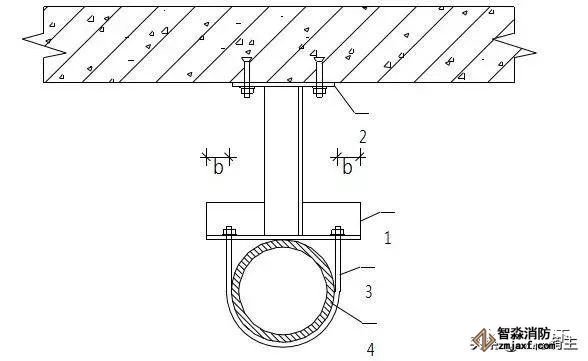

單管安裝（DN50~DN200）

1.角鋼 2.連接板(8mm) 3.管碼 4.管道

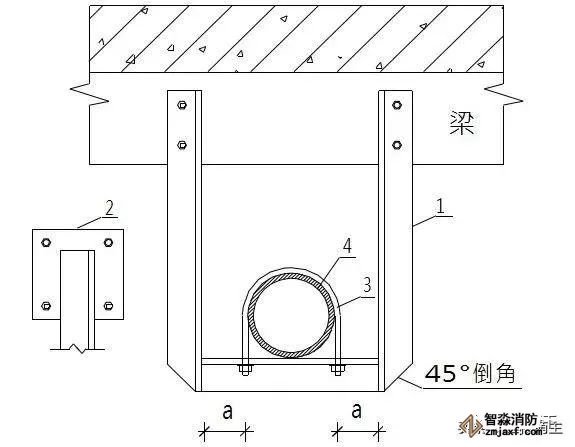

單管安裝（DN100〜DN300）

1.角鋼 2.連接板(10mm，做為承重支架，當使用80以上的角鋼時采用) 3.管碼 4.管道

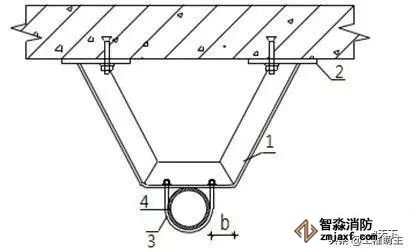

單管安裝（DN25~DN80）

1.角鋼 2.連接板(6mm) 3.管碼 4.管道

噴淋系統防晃支架

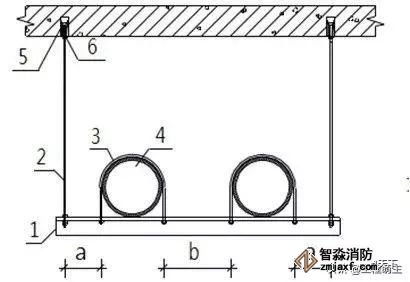

多管安裝

1.支架橫擔 2.鍍鋅螺桿 3.管碼 4.管道 5.頂爆螺栓 6.緊固螺栓

4）管道安裝實例

垂直安裝

管道安裝前支架上下采用鐵絲作垂直吊線，保證立管垂直度

水平安裝

在施工前須在砼結構下彈控制線，保證支架在一直線上

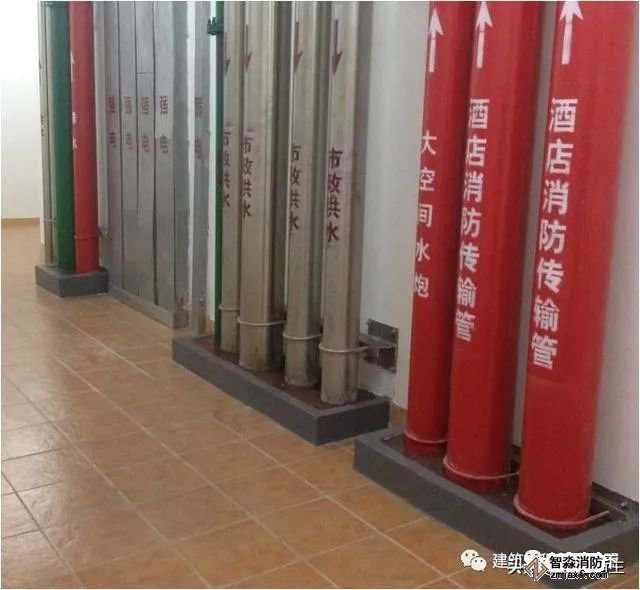

垂直安裝

水平安裝

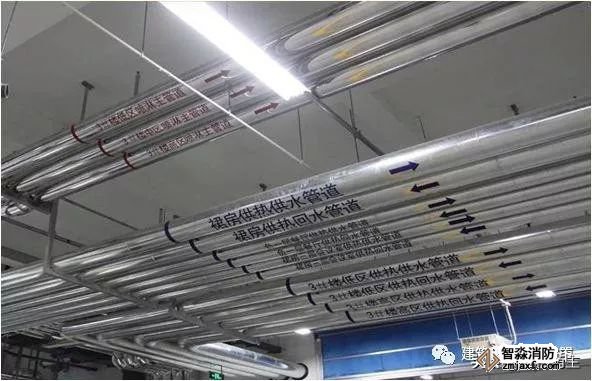

管道平行敷設，安裝牢固，間距合理，標識清晰，穿板封堵美觀

5）管道部件安裝

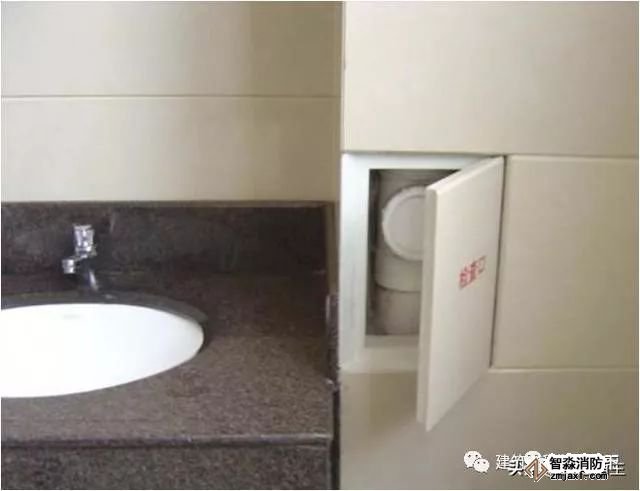

檢查口安裝

排水立管檢查口中心高度距操作地面為1m，朝向應便于檢修，鑄鐵排水立管檢查口之間的距離不宜大于10m，塑料排水立管每六層設置一個檢查口

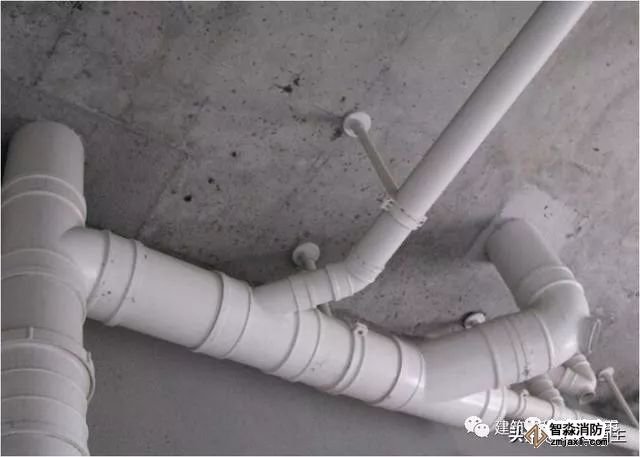

連接

用于室內排水的水平管道與水平管道、水平管道與立管的連接，應采用45°三通或45°四通和90°斜三通或90°斜四通，封堵止水環

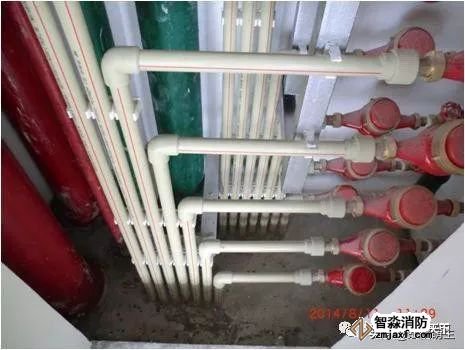

6）水井安裝

裝表前應排凈管內雜物，以防堵塞，水表應水平安裝，箭頭方向與水流方向一致。
