一、GST-LD-8302A雙動作切換模塊概述

　　GST-LD-8302A雙動作切換模塊（以下簡稱模塊）是一種非編碼模塊，用于實現需直流大電流啟動的設備及交流220V啟動的設備的控制。與GST-LD-8303型雙輸入/雙輸出模塊配合使用，防止強電造成的系統總線危險。

二、GST-LD-8302A雙動作切換模塊特點

　　1.提供兩組常開、常閉觸點；

　　2.輸出采用高品質繼電器，確?？煽课?；

　　3.可將AC220V回答信號轉換為無源常開觸點回答信號；

　　4.電路部分和接線底殼采用插接方式，接觸可靠、便于施工；

　　5.輸出觸點完全開放，用戶可根據需要靈活使用。

三、GST-LD-8302A雙動作切換模塊技術特性

　　1.工作電壓：

　　啟動電壓：DC24V

　　允許范圍：DC20V～DC28V

　　2.工作電流：

　　監視電流：0mA

　　動作電流≤40mA

　　3.輸出容量：5A，AC220V或5A，DC24V；

　　最大切換值：AC250V，10A（NO），6A（NC）

　　4.輸出控制方式：電平方式，繼電器始終吸合

　　5.線制：輸入端采用五線制與GST-LD-8303模塊連接；輸出端采用六線與受控設備連接，其中三線用于控制設備，三線用于接收回答信號

　　6.使用環境：

　　溫度：-10℃～+50℃

　　相對濕度：≤95%，不凝露

　　7.外形尺寸：120mm×80mm×43mm

　　8.殼體材料和顏色：ABS，象牙白

　　9.重量：約201g（帶底殼）

　　10.安裝孔距：65mm

四、GST-LD-8302A雙動作切換模塊結構特征與工作原理

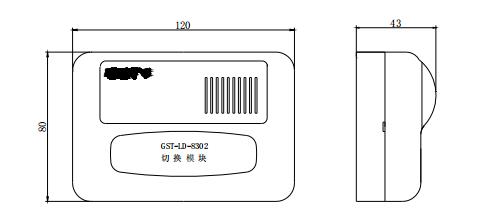

　　1.模塊的外形示意圖如圖1所示。

　　本模塊的外形尺寸及結構與GST-LD-8302切換模塊相同，安裝方法也相同，其對外端子示意圖如下圖：

　　其中：

　　弱電端子如下：

　　C1：啟動命令信號輸入端子

　　C2：停動命令信號輸入端子

　　GND：地線端子

　　IN1：啟動回答信號輸出端子

　　IN2：停動回答信號輸出端子

　　強電端子如下：

　　A、B：啟動命令信號輸出端子，為無源常開觸點

　　C、B：停動命令信號輸出端子，為無源常閉觸點

　　D：啟動回答信號輸入端子，取自被控設備AC220V常開觸點

　　E：停動回答信號輸入端子，取自被控設備AC220V常閉觸點

　　N：AC220V零線端子　　

　　2.工作原理

　　采用直流繼電器進行切換，輸入為DC24V，輸出觸點可直接控制交流220V及直流大電流設備。回答信號采用AC220V輸入，經降壓后驅動繼電器工作。　
